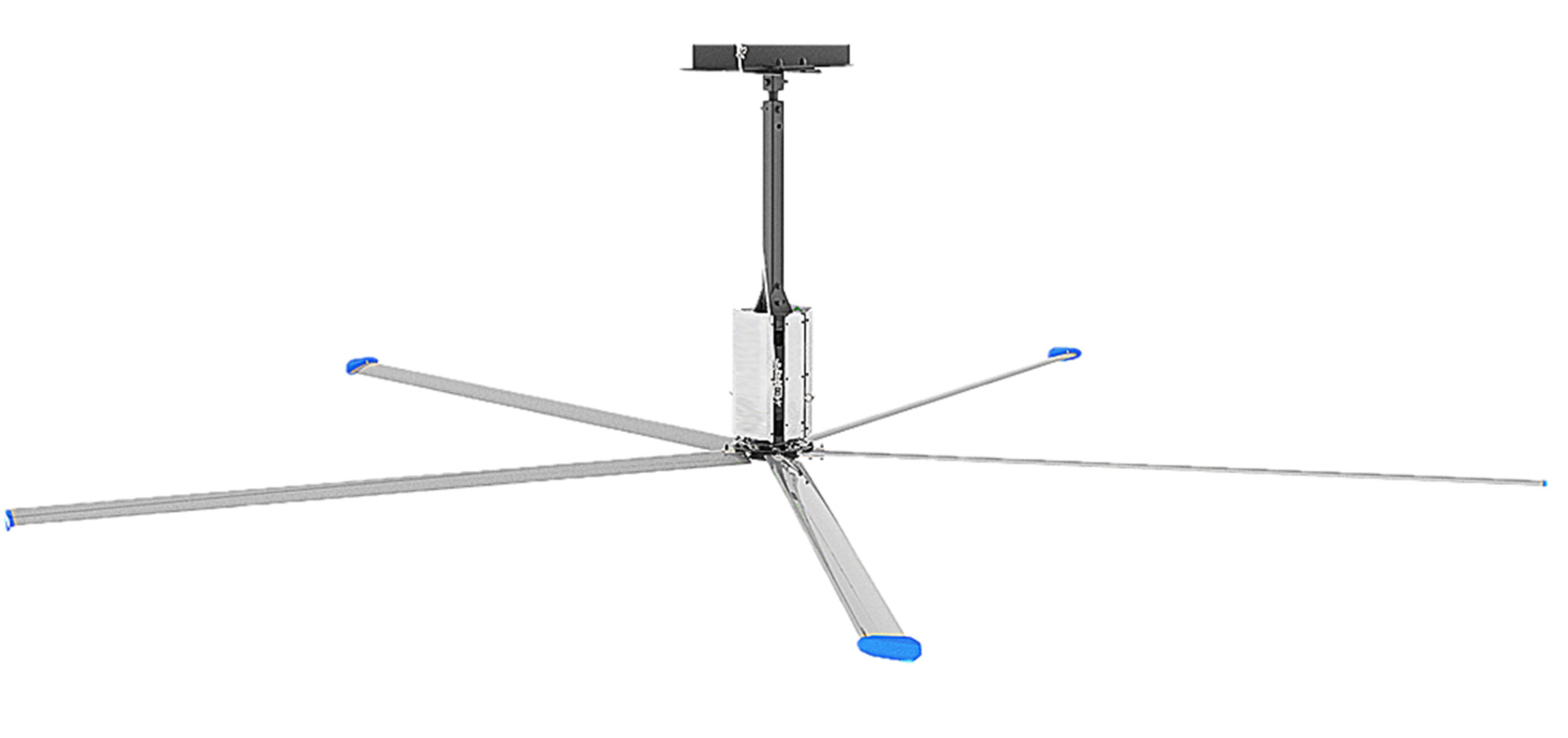

“领创”风扇(5叶)

高风量、低转速新型工业大风扇,安全直径可达7.3米;利用空气动力学原理研发制造,安全、可靠、耐用;仅用1.5KW电机驱动机翼型风扇,产生超大面积的模拟自然风系统,加速高大空间的空气流通,所覆盖区域内体感降温可达5~8摄氏度,改善人员作业环境,提升工作效率,完美解决高大空间通风降温难题。
没有此类产品
产品详情

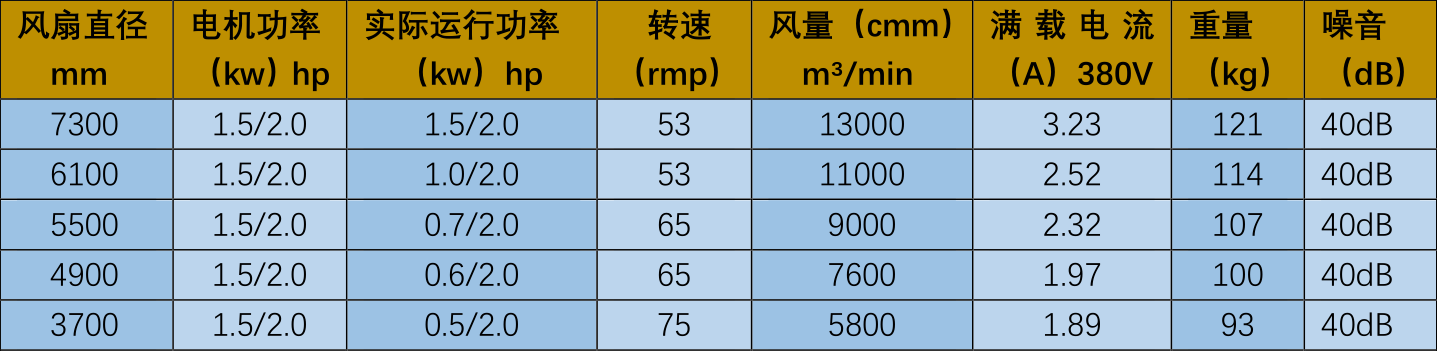

█ 产品规格





█ 产品详细介绍


“领创”系列大型工业风扇技术规格说明
螺旋桨扇叶,只需在空气中缓慢旋转就形成了连绵不绝、悄无声息的微风流动。独特高效的机翼型叶片缓慢旋转就产生的大量气流向下推动,从而构筑成一种近乎完美的螺旋桨的排气。

1. 型号规格参数

 型号规格 AF-LC-7M



 运转方式---------------------------------------正转运行

 风扇直径---------------------------------------7.3Meters

 转接盘--铝合金锻造扇毂,进口美航 AA7075 超硬铝合金,高压精密锻造成型

 扇叶材质----采用高强度 6063 系列,一次挤压成型,内置 3 根加强筋

 扇叶---------------------------------------------------------5 片

 额定功率------------------------------------------ 2.0 HP 1.5 kW

 装机重量---------------------------------------------------121 Kg



2. 性能规格参数

 性能(最大转速状况下)AF-LC-7M



循环风量-----------------------------------13,000 CMM( m3min)

最大转速--------------------------------------------- 20-53 RPM

最大转速下每小时耗电量----------------------------------1.5 kW

典型布置间距---------------------------------------30 米 Meters

最大噪音--------------------------------------------------45 分贝



备注:*噪音值为出厂测试值,每个应用工况不同会略有变化 电机为德国诺德电机、变频器为丹麦丹佛斯品牌,电机和变频器为进口品牌



3. 其他规格参数

安装固定件



标准配置-------------------------------通用工字钢结构梁卡夹装置

混凝土梁卡夹结构(选用)延长支架(选配)----------------最长 5 米

电机功率   HP     ------------------------------ 2HP 1.5 kW

环境温度-------------------------------------20C°至+45C°

绝缘等级------------------------------------------------ F

防护等级---------------------------------------------IP 55

工作制-------------------------------------------------S 1

功率因数------------------------------------------- 0.8.78



齿轮箱

型号:Type---------------------------------------2-Stage Helical

润滑油保养期   Service Interval---------------超长使用寿命的壳牌顶级 Omala S4GX 合成齿轮油


控制箱(MCP)

标准电源配置-------------------------------------------220V/380

箱体----------------------------------------IP55防护等级 NEMA 1

电源指示灯-------------------------------------------停止运行状态

隔离开关-------------------------------20-25 Amp, 可锁 Lockable

转换开关及调速按钮------------------NEMA 4X -正转停止反转装设

射频滤波器------------------------------防止干扰其它设备- Built In

变频软启动------------------------无级调速、减减速限制及最低限速

变频器-----------------------------丹佛斯变频器 1.5KW)|380V220V

变频器出现电缆------------------------------- RVV3*1.5+1*1.0-----30 米

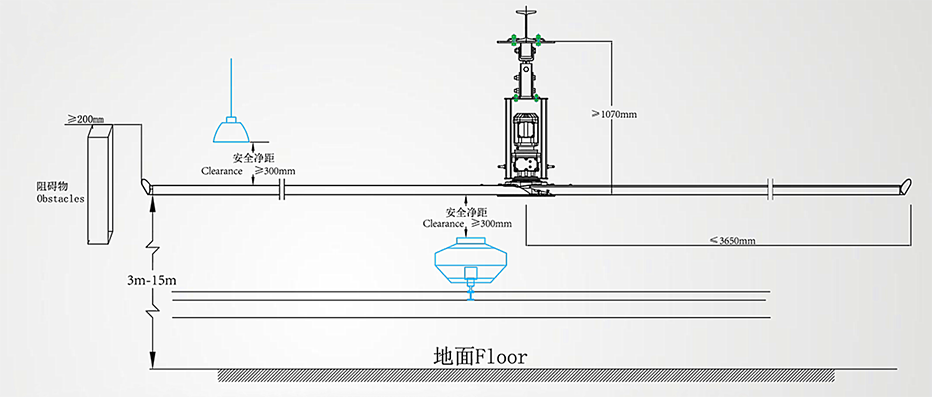

   安装空间图

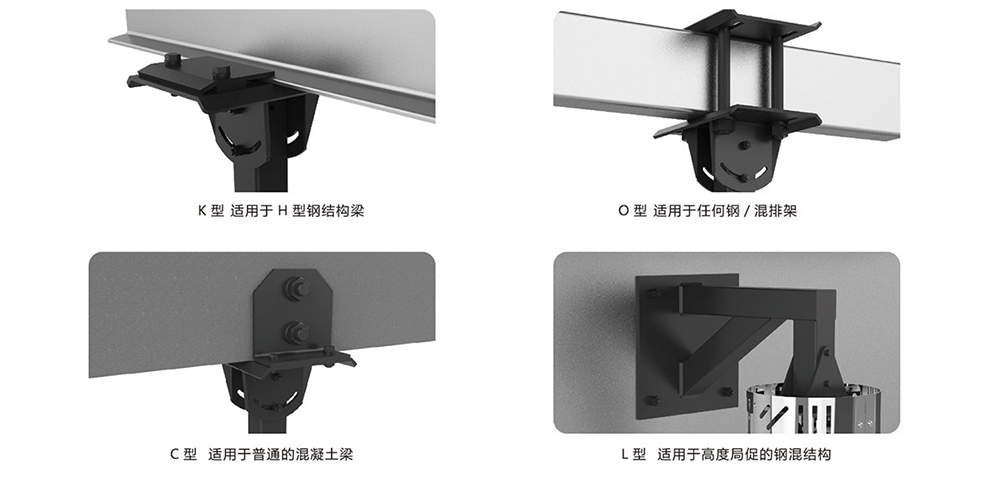

常见安装方式

优质配件



1

整体框架

整体框架采用6mm厚度Q345钢板,所有连接处均采用满焊工艺加工成型,结构坚实可靠。表面经过整体喷塑处理,具有 更好的外观效果及抗腐蚀性。独特的散热孔设计防止电机过热出现故障。

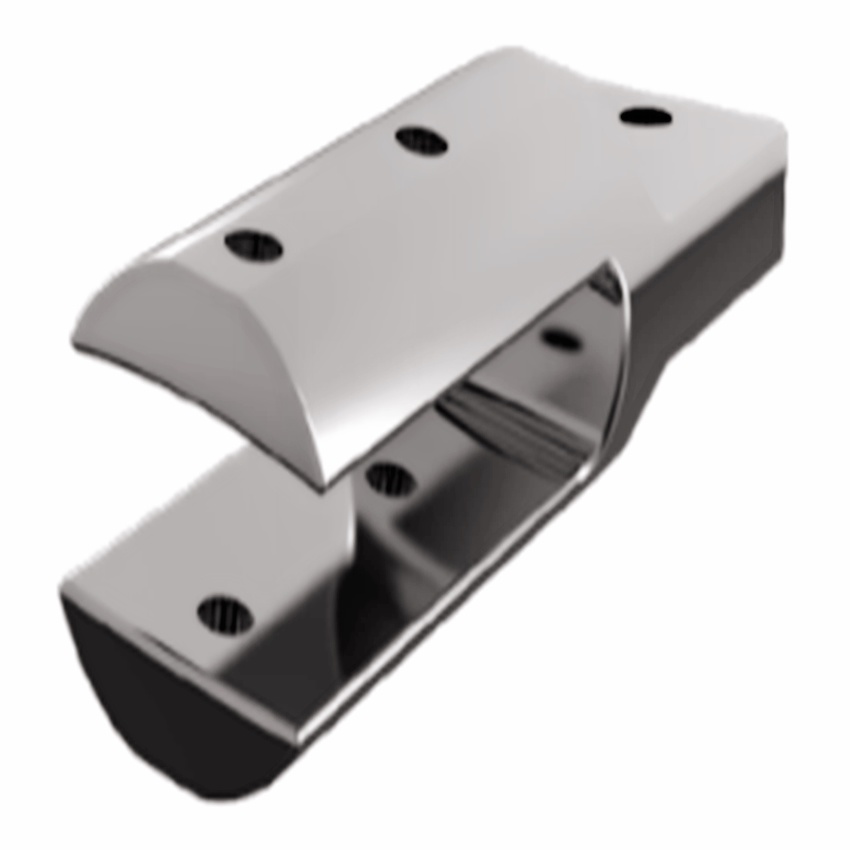

CNC切削锻造高强度铝合金轮毂

大风扇轮毂采用航空铝合金锻造而成。7075铝合金有很高的力学性能和很好的铸造性能,即很高的强度,较好的韧性和很好的流动性、气密性和抗热裂性,能铸造复杂形状的高强度铸件,适合于各种铸造方法,用于高强度优质铸造,制造飞机和导弹仓体等承受高载荷的零 件。与电机轴配合部分采用45#钢锻件先经过数控车床精加工成相应结构 再与7075互相嵌套锻造在一起,最后再由加工中心精密加工而成。不仅保证了轮毂总体重量、保证各个部位精度公100um以内,同时也解决了与电机轴配合部位的材料强度问题。加工成型后的每一件轮毂都会经过精确的动平衡测试,保证大风扇转子具有良好的平衡性能,同时也提高了风扇的安全性。

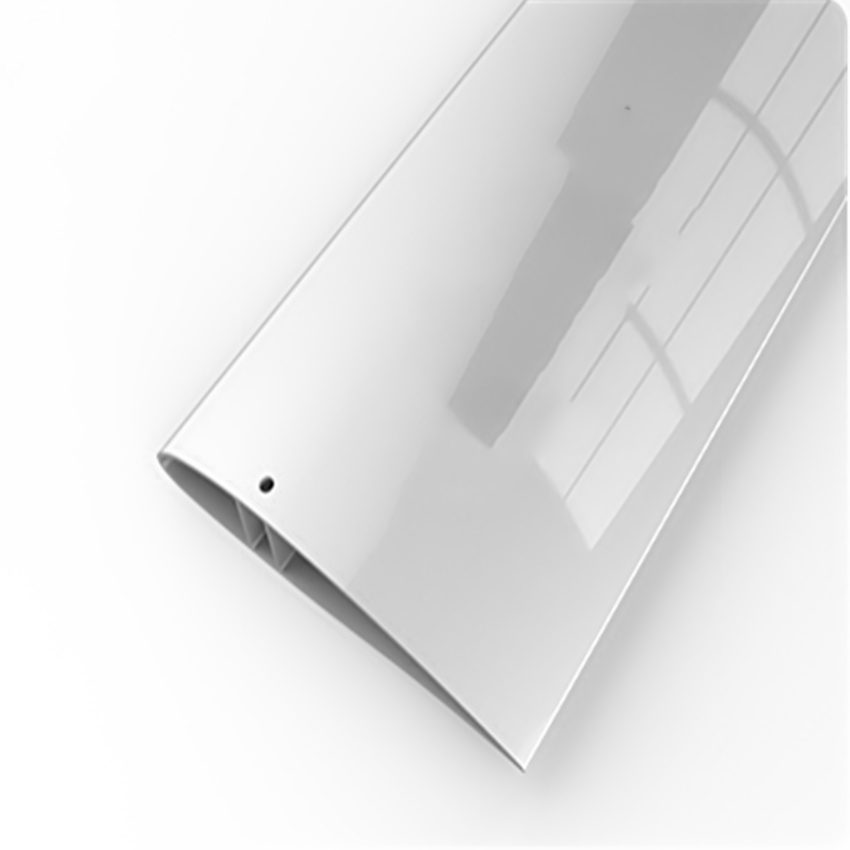

比利时机翼型高强度铝镁合金扇叶

扇叶材质采用比利时原装进口航空特种高强度镁铝合金,使扇叶硬度和风机整体质量从源头得以保证。扇叶工艺按照严格的进材标准和工艺进行,通过现代整体成型工艺加工,保障扇叶的整体性和稳定性,而扇叶表面则经过T5+表面光亮氧化处理,增强了扇叶的抗腐蚀抗氧化性,能够应对特殊环境作业。

叶形及优势:扇叶内部2套加强筋支撑系统并额外增加钢丝绳防护槽,一方面作为加强筋使用,另一方面内嵌钢丝防止扇叶意外断裂掉落,加强扇叶强度,完全避免扇叶末端下垂及扇叶对连接组件的疲劳损耗。







T4工艺高强度叶柄

新一代产品叶柄采用的是高强度镁铝合金6061挤压棒材,抗拉强度达到400MP以上,经国家级质检中心认证,承受过上百万次的疲劳实验测试,彻底解决长期运行金属疲劳断裂导致扇叶掉落问题。6061是高强度镁合金,在不可热处理合金中强度好、耐蚀性、可切削性好,阳极化处理后表面美观,电弧焊性能良好。6061合金中的主要合金元素为镁、具有良好的抗蚀性、焊接性能和较高的强度。优良的抗腐蚀性能使6061合金广泛用于海事用途,如船舶、汽车、飞机焊接件、地铁轻轨、需严格防火的压力容器(如液体罐车、冷藏车、冷藏集箱)、制冷装置、电视塔、钻探设备、交通运输设备、导弹零件、装甲等。







风翼

+  空气动力学升力系数法、专用工作站、ANSYS ICEM 、ANSYSCFX持续的分析、优化、试验验证、有效消除扇 叶末端涡流、保持风扇稳定运行、提高整机效能;

+  ABS工程塑料、一次成型、强度高,寿命长,美观、不变形;

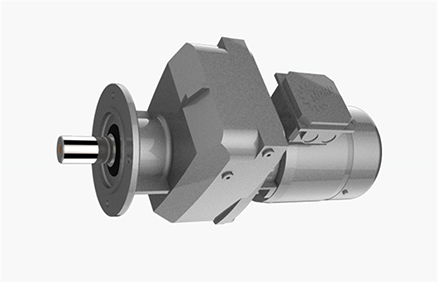

工业大风扇进口电机德国诺德专属定制

德国进口NORDL加大机座号的同轴斜齿轮减速机(输出轴40mm);  减小径向力的风险,安全保障之一;Shell牌Omala S4超长寿命的合成齿轮润滑油,2万小时免维护──提高油品出厂品质,安全保障之一;德国原装进口Simrit输出轴双油封设计──减小油封漏油的可能性,长期质保保障;箱体自动排气阀──减少了油品乳化的风险,安全保障一;采用国家新一代标准的IE2新一代节能高效电机─节能更进一步。

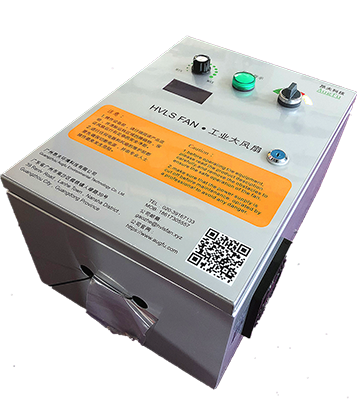

丹麦丹佛斯变频控制箱

VLT Micro Drive FC51变频器

VLT Micro Drive 是一款真正的的 VLT  变频器,它具有无与伦比的可靠性、易于用户使用、功能集中、易于调试。 终端号的命名方式与 VLT  系列中其他产品终端号的命名方式相同。











█ 产品功能



人体降温


  大型工业风扇产生的自然微风吹拂在人体上,促进汗液的蒸发来带走热量,而使人体降温,带来凉爽感受。通常,这种降温感受能达到5-8℃。给人体带来自然风 的舒适体验。大型工业风扇吹拂的立体自然微风更加令人体舒适是由于:一方面,对人体全方位的立体吹拂,让人体的蒸发面积达到最大。另一方面原因是 人类在自然界中积累了对自然风的亲切体验,一但有风速变化的自然微风吹拂,人体便自然感到无比舒适凉爽。




自然通风、改善空气环境


 在以往的通风方案中,大家往往根据空间的换气次数,来决定采用哪种产品和数量。这在小的空间中,效果非常明显,您甚至可以亲眼看到浴室的蒸汽随着腹压风机 的运转迅速排至屋外。但是高达宽阔的封闭空间中,这种通风换气风效果并不明显:比如比较大的烟尘、湿气、二氧化碳、差质量的空气,还是集中在建筑的底部, 屋顶负压风机对这些在各个角落上的空气丝毫不起作用,而恰恰人员和设备就在那里。大型工业风扇将促进整个空间空气混合,可以使带有难闻气味的烟 气,潮气,霉菌等得到很好得分散,从而改善市内空气质量,获得一个健康干燥和安全的工作环境。



 包括牛奶场、饲养场、孵化场等。良好的通风可以改善空气质量、去潮去湿、驱除异味,降低牲畜发病率。适宜的温度可以使牲畜感觉舒适,刺激牲畜快速生长,从而提高存栏牲畜的出产率,增加禽蛋奶肉的产量。




防潮除湿


 如果建筑内通风降温条件差,可能造成产品品质降低,甚至可能造成大量损失和浪费!除此以外,有些材料一旦受潮变形,将会成为客户第一个投诉的对象。防止空 气冷凝,减少细菌和霉变,超大工业风扇明显加强了空气流动从而控制了空气在地面或金属表面上的冷凝,可以使您的工作环境变得更加清洁、干爽、舒适而安全。 驱赶误入室内的飞鸟,保证高大建筑物内部卫生。



扇机组合:


扇机结合理念特别适 用于超大空间,追求通风降温的同时坚固建筑屋面承重安全性、美观性、节约投资的各种大型室内工作场所。没有冷气机,大风扇不能将室内温度处理得很好,而没 有大风扇仅使用冷气机时,又必须要设置大量送风管道吊挂于室内屋央一下,影响美观性与建筑安全性,唯有扇机组合才得以兼顾,使通风降温、换气、节约、美 观、安全的目标实现,对高大建筑内空气的处理有重大意义。



基本特性:



 1、图中所示为钢结构大跨度生产车间,有热源,夏季室内温度较高。昂夫工业大风扇直径为7.3米,空气流通量为13000立方米/分钟,每台风扇气流最大覆盖面积视安装高度可达1000-1600平方米,空气流动至少可以延伸到以风扇中心20米为半径的区域,空气流动的风速约为2-3米/秒,最大转速为53转/分钟,电机功率为1.5KW,变频驱动,无级调速;冷气机功率为1.1KW,最大冷风量为18000立方米/小时,安装于车间外墙。



 2、大风扇特性:大风量、立体风、覆盖面积大。蒸发式冷气机特性:送新风、降温、滤尘、增加室内空气含氧量并实现正压排风。





消除冷热分层


在冬季的室内,空调制热产生的热空气聚集于顶层,而地面温度适中较低。低转速运行的工业节能风扇可将屋顶的热空气缓慢送至地面,一来可以平衡室内温度,二来可以避免因温度不均造成的能源消耗。




1200-1400㎡超大覆盖面积


超大型节能风扇之所以能覆盖如此大的面积,取决于独特的流线型扇叶设计,可以将阻力减至最小,将电能最高效率的转化为空气的动能。另外,风扇的气流结构和普通的小风扇也不同,小风扇只能覆盖风扇直径的范围,而超大型节能风扇先将气流竖直推向地面,然后在地面上形成1-3米高的气流层,从而形成了不仅局限于超大型节能风扇下方的超大覆盖面积。在一个开阔的场所,一台风扇甚至可以覆盖1400㎡的超大面积



节能环保



一台直径7.3M的 覆盖的面积约等于50个0.75M小风扇的覆盖面积。例如在一个9000平方米的厂房里,希望达到全面覆盖效果,需要小型风扇约需要300台,而工业节能风扇仅需6台。按使用4年,每年8个月,每天10小时计算,约合计运行10000小时,耗电90000KW·h,小型风扇1080000KW·h,节能990000 KW·h,节能92%!



与空调配合使用,节能30%以上。
